YYJZ-211D 检测与转换(传感器)技术实验台(22种传感器)

           检测与转换(传感器)技术实验装置
            YYJZ-211D 检测与转换(传感器)技术实验台(22种传感器)
                     每套价格:17500元
一、概述:
  YYJZ-211D 检测与转换(传感器)技术实验台,是根据电工实验室或电电类专业实训室仪器设备配备标准,按照院校的教学和实训要求和结合生产实际和职业岗位的技能要求,研制和开发的产品。
  YYJZ-211D 检测与转换(传感器)技术实验台,适合院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工职业学校机电类专业自动控制技术教学内容的实习、安装、维修的培训和实操。
二、主要结构:
  YYJZ-211D 检测与转换(传感器)技术实验台,由实验桌,实验台,传感器、实验模块、位移台架、数据采集卡及处理软件组成。
  1、实验桌:规格1500×700×780mm,实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。实验桌面板采用密度板,防火板粘面后成形制作。实验台规格:920×280×340mm。
  2、传感器:传感器外壳采用透明有机玻璃与硬聚氯制做,内部装置各种精密传感器,透明直观。每个独立传感器上印有原理图与接线口,方便实验,而且老师可以带到课堂上讲课用。

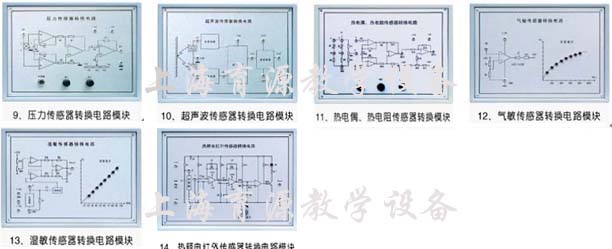

  3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口,有助于学生增加感性认识、提高实验效果。
  4、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
  5、可根据用户要求,或增或减实验项目。
三、主要技术参数:
 (一)显示仪表要求:
  1、实训台提供四组直流稳压电源:±5V、±15V输出,,具有短路保护功能。
  2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
  3、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
  4、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
  5、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999Pem。
  6、温度表:0-150℃度,精度1%。
  7、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
  8、机械式压力表:0-40Kpa,精度2%。
(二)三源部分:
  1、加热源:16V交流电源加热,温度控制范围0~150℃。
  2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
  3、振动源:振动频率1-30Hz,共振频率12Hz左右。
(三)数据采集卡及处理软件:
  数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等等。
四、技术参数:
输入电源
AC220V 50Hz
直流电源
±5V ±15V
直流电源
±2V~±10V
直流电源
2 V ~24V
稳压系数
±1%
电压纹波
≤10mV
非线性误差
≤5%
测量精度
≤1%
功耗
100VA
输出电流
1A
、传感器种类及技术指标:
序号
实 验 模 块
传 感 器 名 称
量 程
精 度
1
电阻与霍尔式传感器模块
电阻式传感器
± 2mm
± 1.5%
2
霍尔式传感器
≥ 2mm
0.2%
3
电容式传感器模块
电容式传感器
± 5mm
± 3%
4
电感式传感器模块
电感式传感器
± 5mm
± 2%
5
光电式传感器模块
光电式传感器
0-2400转/分
≤ 1.5%
6
涡流式传感器模块
涡流式传感器
≥ 1mm
± 3%
7
温度式传感器模块
温度式传感器
0-100℃
± 2%
8
磁电式传感器
0 .5V/m
9
压电式加速度传感器模块
压电式加速度传器
1-30Hz
± 2%/s
10
光纤式传感器模块
光纤式传感器
≥1.5mm
± 1.5%
11
压阻式压力传感器模块
压力传感器
0-50kpa
± 2%
12
超声波传感器模块
超声波传感器
20-60cm
1cm
13
湿敏传感器模块
气敏传感器
50-200ppm
14
热电偶、热电阻传感器模 块
湿敏传感器
10-95%RH
± 5%
15
E 型热电偶
0-100℃
± 3%
16
Rt100 铂电阻
0-100℃
± 2%
17
K 型热电偶
0-100℃
± 3%
18
铜电阻 Cu50
0-100℃
± 3%
19
涡流测速传感器
0-2400转/分
≤ 1.5%
20
磁电测速传感器
0-2400转/分
≤ 1.5%
21
霍尔式测速传感器
0-2400转/分
± 1.5%
22
转速传感器
0-2400转/分
≤ 1.5%
23
热释电红外传感器模块
热释电红外传感器
3200V/W

六、YYJZ-211D 检测与转换(传感器)技术实验台特点:

  1、传感器外壳采用透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
  2、每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
  3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
  4、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
七、传感器配备清单:
序号
器 件 名 称
单位
数量
序号
器 件 名 称
单位
数量
1
电阻式霍尔式传感器转换电路
1
28
超声波接收传感器
1
2
电容式传感器转换电路
1
29
气敏传感器
1
3
电感式传感器转换电路
1
30
湿敏传感器
1
4
光电式传感器转换电路
1
31
霍尔式转速传感器
1
5
涡流式传感器转换电路
1
32
转速传感器
1
6
温度式传感器转换电路
1
33
K型热电偶传感器
2
7
压电加速度式传感器转换电路
1
34
E型热电偶传感器
1
8
光纤式传感器转换电路
1
35
Pt100铂电阻传感器
1
9
压力传感器转换电路
1
36
Cu50铜电阻传感器
1
10
超声波传感器转换电路
1
37
热释电红外传感器
1
11
湿敏传感器转换电路
1
38
加热温度室
1
12
热电偶热电阻传感器转换电路
1
39
学生凳
2
13
热释电红外传感器转换电路
1
40
实验台
1
14
电阻式传感器
1
41
位移台架
1
15
电容式传感器
1
42
光纤位移台架
1
16
霍尔式传感器
1
43
测微器
1
17
电感式传感器
1
44
压力表
1
18
光电式传感器
1
45
橡皮气囊
1
19
涡流式传感器
1
46
三通管
1
20
涡流测速传感器
1
47
铁片、铜片、铝片各一
3
21
温度式传感器
1
48
温度计0-100℃
1
22
磁电式传感器
1
49
Φ8×4磁钢
1
23
磁电测速传感器
1
50
超声波反射挡板
1
24
压电加速度式传感器
1
51
说明书实验指导书
1
25
光纤式传感器
1
52
连接导线
25
26
压力传感器
1
53
微机连接线
1
27
超声波发射传感器
1
54
数据采集处理软件
1

八、实验项目:(带※号为思考实验)

实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
实验五 电阻式传感器的振动实验*
实验六 电阻式传感器的电子秤实验*
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
实验九 电容传感器的振动实验*
实验十 电容传感器的电子秤实验*
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
实验十三 差动变压器的性能实验
实验十四 激励频率对差动变压器特性的影响
实验十五 差动变压器的振动实验*
实验十六 差动变压器的电子秤实验*
实验十七 光电式传感器的转速测量实验
实验十八 光电式传感器的旋转方向测量实验
实验十九 接近式霍尔传感器实验
实验二十 霍尔传感器的转速测量实验
实验二十一 霍尔传感器的振动测量实验
实验二十二 涡流传感器的位移特性实验
实验二十三 被测体材质对涡流传感器特性的影响实验
实验二十四 涡流式传感器的振动实验
实验二十五 涡流式传感器的转速测量实验
实验二十六 温度传感器及温度控制实验(AD590)
实验二十七 K型热电偶的温度控制实验
实验二十八 热电偶冷端温度补偿实验*
实验二十九 E型热电偶的温度控制实验
实验三十 Pt100铂电阻的温度控制实验
实验三十一 Cu50铜电阻的温度控制实验
实验三十二 磁电式传感器的特性实验
实验三十三 磁电式传感器的转速测量实验
实验三十四 磁电式传感器的应用实验*
实验三十五 压电加速度式传感器的特性实验
实验三十六 光纤传感器的位移特性实验
实验三十七 光纤传感器的振动实验
实验三十八 光纤传感器的转速测量实验
实验三十九 压阻式压力传感器的特性实验
实验四十 压阻式压力传感器的差压测量实验*
实验四十一 超声波传感器的位移特性实验
实验四十二 超声波传感器的应用实验*
实验四十三 气敏传感器的原理实验
实验四十四 湿度式传感器原理实验
实验四十五 热释电红外传感器实验
实验四十六 气体流量的测定*
