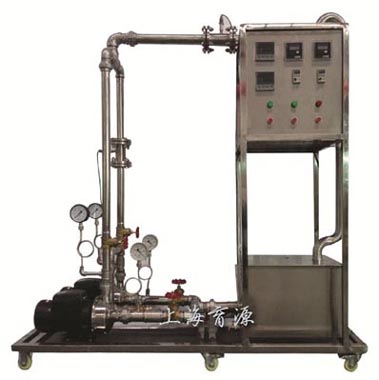

YYCV-L02 离心泵综合实验装置

               离心泵综合实验装置
                  YYCV-L02 离心泵综合实验装置
实验目的:
  1、适合于工程流体力学(水力学)教学实验。
  2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理。
  3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。
  4、双泵串、并联实验及泵汽蚀实验。
主要配置:
  离心泵、蓄水箱、文丘里流量计、压力表、U型压差计、单相功率表、玻璃温度计、实验管道、阀门、自循环装置、不锈钢框架。
技术参数:
  1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
  2、离心泵采用管道离心泵,额定功率:370W,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象,数量2台。
  3、压力表:表盘直径Φ100mm,测量范围0-0.4MPa,精度1.5级。
  4、真空表:表盘直径Φ100mm,测量范围-0.1-0MPa,精度1.5级。
  5、电动机功率采用数字单相交流功率测量仪表测得。
  6、文丘里流量计流量:0~6 m3/h。压差范围:10~150KPa。
  7、蓄水箱:容积约70L,304不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。
  8、实验所用的流体-水为全循环使用设计,充分节约水资源。
  9、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。
  10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
  11、外形尺寸:1650×600×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。


         YYCV-L02 数字型离心泵综合实验装置
           离心泵综合实验装置
实验目的:
  1、适合于工程流体力学(水力学)教学实验。
  2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理。
  3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。
  4、双泵串、并联实验及泵汽蚀实验。
主要配置:
  离心泵、蓄水箱、实验管道、阀门、自循环装置、压力传感器、流量传感器、温度传感器、单相功率表、万能信号输入巡检仪、软件、不锈钢框架、控制屏。
技术参数:
  1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
  2、离心泵采用管道离心泵,额定功率:370W,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象,数量2台。
  3、压力传感器:测量范围0-0.6MPa 精度0.5级。
  4、负压传感器:测量范围-0.1-0MPa 精度0.5级。
  5、电动机功率采用数字单相交流功率测量仪表测得。
  6、DN25涡轮流量计:1~20m3/h,4-20mA远传输出,流量检测机构。
  7、蓄水箱:容积约70L,304不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。
  8、实验所用的流体-水为全循环使用设计,充分节约水资源。
  9、电控箱,装有开关指示灯、功率表、压力表、流量表,对其中泵的参数进行显示。
  10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
  11、模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压力、功率等模拟量信号采集;配数据采集软件一套,在线工业组态软件一套。
  12、外形尺寸:1650×600×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
