YYDGJN-978T 电力拖动.PLC.变频调速技能实训装置

  .       电力拖动.PLC.变频调速技能实训装置

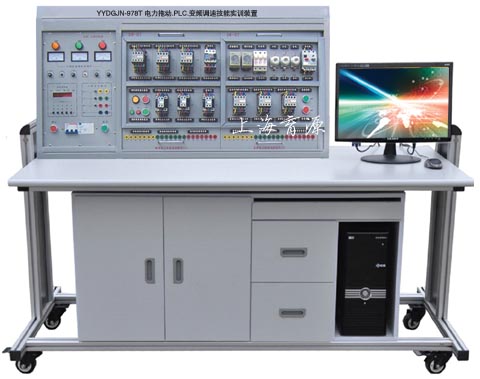

              YYDGJN-978T 电力拖动.PLC.变频调速技能实训装置

  为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》《变频调速》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能等等实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。
一、特点:
  1、电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目。如变频调速,实训的内容具有典型性、实用性。
  2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。
  3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。
  4、控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。
  5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。
二、技术性能:
  1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
  2、温度:-5℃~+40℃,相对湿度<85%(25℃)
  3、装置容量:<1.0KVA
  4、外形尺寸:1300×700×1400(mm)
三、装置配备:
 (一)电源控制屏:

  控制屏为铁质双层亚光密纹喷塑结构,铝质面板。它为实训考核提供电源及保护。
  1、由无线遥控控制三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过启、停按钮进行操作。
  2、设有450V指针式交流电压表三只,指示输入时三相电源电压;指示灯三只,指示实训装置与外部电源通断情况。
  3、三相四线电源输出,具有单片机全程监控装置过载或短路功能,过载或短路软截止且告警,故障排除复位后方可启动电源。
  4、设有定时器兼报警记录仪,平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数,为学生实训技能的考核提供一个统一的标准。
 (二)实训桌:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜。
 (三)实训组件:
  1、DW-71 电力拖动培训组件(一)
  2、DW-72 电力拖动培训组件(二)
  3、DW-73 电力拖动培训组件(三)
  4、PLC主机及转换器培训组件(三菱FX1N-40mR)
  5、变频实训组件:提供三菱FR-D720SE-0.4KW变频器及外围器件。
  6、SC-09编程通讯电缆
  7、仿真软件
  8、工控组态软件
  9、三相异步电动机 380V Y/△接法,带离心开关 2台
  10、三相异步电动机 220V △接法, 1台
  11、不锈钢电机导轨及光电编码器。
四、实训项目:
(一)电力拖动部分
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动

13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
(二)PLC综合训练部分
1、与、或、非逻辑功能测试
2、定时器、计数器功能测试
3、跳转、分支功能测试
4、移位寄存器实训
5、数据处理功能实训
6、微分、位操作实训
7、艺术彩灯造型的PLC控制
8、PLC控制三相异步电动机自锁正转控制

9、PLC控制三相异步电动机正反转控制
10、PLC控制三相异步电动机Y/△启动控制
11、PLC控制三相异步电动机降压启动控制
12、PLC控制三相异步电动机能耗制动控制
13、PLC控制C620车床电气控制线路
14、PLC控制C6163车床电气控制线路
15、PLC控制电动葫芦电气控制线路
 (三)基于变频器的电机拖动与控制实训
  1.变频器功能参数设置与操作
  2.变频器报警与保护功能
  3.多段速度选择变频调速
  4.外部端子点动控制
  5.控制电机正反转运动控制
  6.控制电机运行时间操作
  7.瞬间停电变频器参数设定
  8.外部电压变频调速
  9.三相异步电动机的变频开环调速
 (四)PLC、变频器的电机拖动与控制实训
  1.基于PLC通信方式的多段速选择变频调速
  2.基于PLC通信方式的变频器开环调速
  3.基于PLC通信方式的变频器闭环调速
五、器材配备:
序号
名称
数量
单位
1
DW-71 电力拖动培训组件(一)
1
2
DW-72 电力拖动培训组件(二)
1
3
DW-73 电力拖动培训组件(三)
1
4
PLC主机及转换器培训组件(三菱FX1N-40mR)
1
5
变频实训组件:提供三菱FR-D720SE-0.4KW变频器及外围器件
1
6
SC-09编程通讯电缆
1
7
仿真软件
1
8
工控组态软件
1
9
三相异步电动机 380V Y/△接法,带离心开关
1
10
不锈钢电机导轨及光电编码器
1
11
特制安全导线
1

六、多媒体示教台(全室配一台)
 1、产品概述:

  该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计,分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分,配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备,可对学生系统进行电源控制,计算机网络控制、工控设备网络
控制等。
 2、技术参数:
  工作电源:三相五线 380V±5% 50Hz
  安全保护:漏电保护(动作电流≤50mA),过流保护
  规格尺寸:2400×800×780mm
  额定功率:<11KW(12台为例)
  环境温度:-10℃ ~40 ℃
  相对湿度:<85%
  设备重量:100Kg
 3、产品结构:
  桌身部分:采用国家甲级环保型16mm厚三聚氰胺板材,所有截面用PVC塑胶热熔胶封边,整体设计为多功能组合式应用。可放置各种多媒体器材:视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。
桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
  实训屏部分:采用钢板斜面设计精加工,面板采用铝板,彩色丝印工艺,颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
无线电源遥控部分:
  "电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码,通过无线数字收发模块发送接收控制编码,实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高,易于维护等优点,解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立,有利于实验室布局的改变及重组。以315MHz无线数字收发模块为无线传输载体,配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一套"电源无线总控制台"可对单个实验室的32台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态;对实训室30台实验设备的电源开关无线控制。配有上位机软件,可通过电脑对实验设备的电源开关进行控制。
上位机软件功能:
  1.串口扫描检测
  2.通过串口发送工作台工作命令
  3.接收识别主控制台发送工作台开关控制的命令,并刷新工作台状态显示
  4.能控制最多128工作台
  5.开关工作台操作时间显示
