  您的位置：首页 >> 产品中心 >> 供配电技术/电力自动化实训设备 >>



YYDL-GD08 低压开关柜设备

　 　动力箱
　　控制箱
　　检修动力箱为采用冷轧钢板弯制焊接制成，柜体宽600mm，深400mm，高1600mm，靠墙安装。门上装有数字式电流表、电压表等。门打开后全部电器敞露，便于检修维护。进出线采用电缆，箱底用封板（带敲落孔）封闭，以防小动物进入。柜内装有防潮装置，提供用于温度控制的恒温空间加热器，以防止柜内出现冷凝水。
　参考图片：
　　　　　　　　　　　　

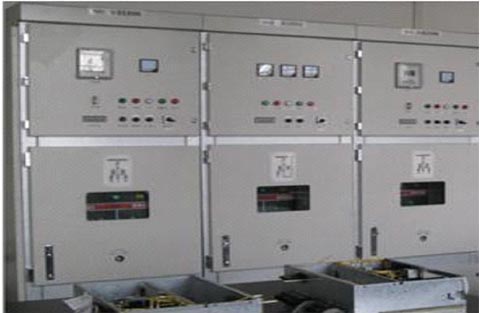

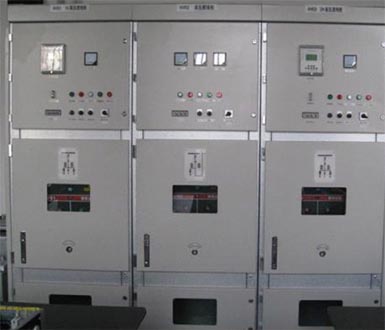

　　　　　　　　　　　　　　　　　　　　　　　　　　　　高压柜
　　　　　　　　　　　

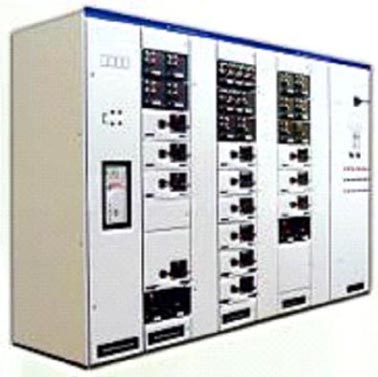

　　　　　　　　　　　　　　　　　　　　　　　　　　　　低压柜
　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　总装图
　　　　　　　　

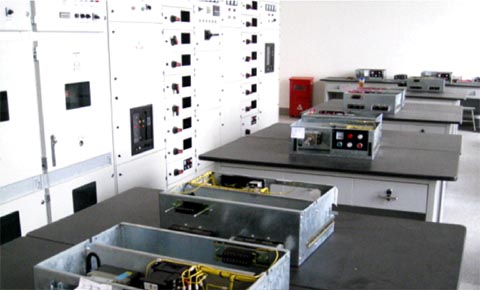

　　　　　　　　　　　　　　　　　　　　　　　　　实训抽屉柜图
　　　　　　　　

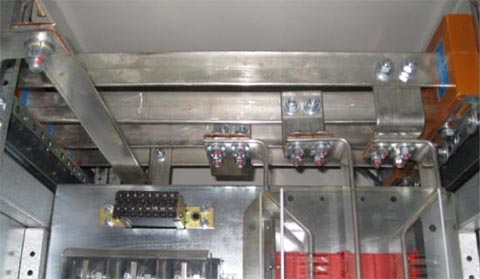

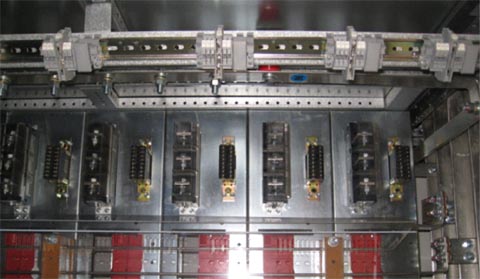

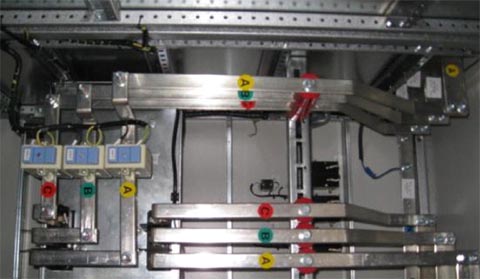

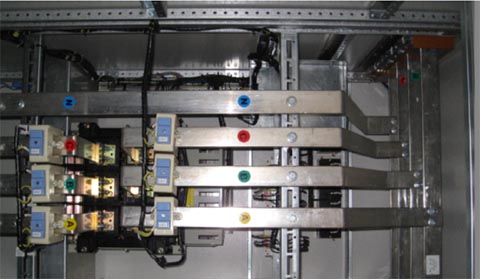

　　　　　　　　　　　　　　　　　　　　　　　　　低压柜内部图
　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　低压柜内部图
　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　低压柜内部图
　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　低压柜内部图
四、 可开展实训内容（可扩展）：
　1、变电站供电一次电气接线图认知实验;
　2. 工厂供电一次电气接线图认知实验;
　3.工厂供电系统的自动装置实训
　　1）备用电源自动投入装置参数整定操作
　　2）备用电源自动投入
　　3）无功补偿装置参数整定操作
　　4）无功自动补偿功能
　　5）备投投入条件测试
　4.工厂变配电室值班技能培训
　　1）电流互感器与电压互感器的接线方式
　　2）变压器有载调压
　　3）线路停送电操作
　　4）变压器倒闸操作
　　5）母线倒闸操作
　5. 继电器特性实验;
　　1) 常规电流继电器特性实验
　　2) 常规电压继电器特性实验
　　3) 微机电流继电器特性实验
　　4) 微机电压继电器特性实验
　　5) 微机反时限电流继电器特性实验
　6. 35kV供电线路保护实验;
　　1) 35kV供电线路过电流保护实验
　　2) 35kV供电线路电流电压速断保护实验
　　3) 35kV供电线路低电压启动过电流保护实验
　　4) 35kV供电线路反时限电流保护实验
　　5) 35kV供电线路三相一次重合闸实验
　　6) 35kV供电线路过电流保护与三相一次重合闸综合实验
　7. 6kV供电线路保护实验;
　　1) 6kV供电线路过电流保护实验
　　2) 6kV供电线路电流电压速断保护实验
　　3) 6kV供电线路低电压启动过电流保护实验
　　4) 6kV供电线路反时限电流保护实验
　　5) 6kV供电线路三相一次重合闸实验
　　6) 6kV供电线路过电流保护与三相一次重合闸综合实验
　8. 变压器保护实验;
　　1) 变压器差动速断保护实验
　　2) 变压器过电流保护实验
　　3) 变压器低电压起动过电流保护实验
　　4) 变压器复合电压起动过电流保护实验
　　5) 变压器过负荷保护实验
　9. 高压电动机保护实验;
　　1）三相异步电动机的启动方式
　　2）微机电动机保护装置参数整定操作
　　3）高压电动机的速断保护
　　4）高压电动机的反时限过流保护
　　5）模拟电动机出口短路
　　6）微机电动机保护装置参数整定操作
　　7）高压电动机的速断保护
　　8）高压电动机的反时限过流保护
　10.高压线路的微机继电保护
　　1) 模拟系统正常、最大、最小运行方式
　　2) 模拟系统短路
　　3) 微机线路保护装置参数整定操作
　　4) 无时限电流速断保护
　　5）带时限电流速断保护
　　6）定时限过电流保护
　　7）反时限过电流保护
　　8）电流电压连锁保护
　11. 电容自动补偿投入实验;
　12. 具有防跳功能的断路器控制回路实验
　13. 备自投实验;
　14. 低压减载实验;
　15. 工厂供电操作考核;
　　1) 工厂供电倒闸操作考核
　　2) 变电站送电操作考核
　　3) 变电站停电操作考核
　16. 变电站监控实验（遥测、遥信、遥控）;
　17．高压断路器、电流互感器、电压互感器等高压器件的认知实验
　　1） 高压断路器的退出运行检修实验
　　2） 全站送电倒闸操作实验
　　3） 全站停电倒闸操作实验
　　4） 电压表、电流表、电能表的识读操作
　18.框架断路器的选择、接线、安装；
　19.塑壳断路器的选择、接线、安装；
　20.接触器的选择、接线、安装；
　21.电流互感器的选择、接线、安装；
　22.电压互感器的选择、接线、安装；
　23.熔断器的选择、接线、安装；
　24.有功功率和无功功率表的选择、接线、安装；
　25.无功补偿电容器、自动补偿控制器的接线、操作；
　26.低压抽屉柜的装配、拆卸；
　27.测量、控制线路的设计安装与调试；
　28.检修进线线路的倒闸操作实验；
　29.检修进线开关的倒闸操作实验；
　30.检修出线开关的倒闸操作实验；
　31.检修变压器的倒闸操作实验；
　32.断路器远方自动分合闸。
