YYLY-L2 楼宇给排水监控系统实训装置



(1)实训装置结构:
  楼宇给排水监控系统实训装置,控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
(2)实训功能:

  能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。

         楼宇给排水监控系统实训装置
                     楼宇给排水监控系统实训装置

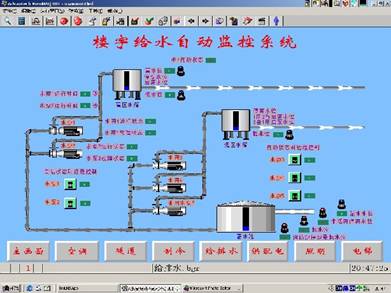

             楼宇给排水监控系统软件界面
                      楼宇给排水监控系统软件界面

(3)技术指示:

  a、工作电压:单相三线220V±5% 50Hz
  b、整机容量:<300W
  c、外形尺寸: 1500×700×1800mm
  d、安全保护:具有漏电自动保护装置
  e、故障设置:具有故障设置系统
(4)实训项目:
  实训项目一:楼宇给水监控系统的实训
  实训项目二:楼宇排水监控系统实训
  实训项目三:楼宇气压给水监控系统实训
  实训项目四:楼宇热水给水监控系统实训
  实训项目五:线路故障的判断与处理
  实训项目六:设备故障的判断下处理
  实训项目七:设计并安装一个简易应用系统
  实训项目八:设计有关控制点位信息表格
  实训项目九:组态软件设计实训项目
  实训项目十:系统调试实训项目
