  您的位置:首页 >> 产品中心 >> 实验箱 >>

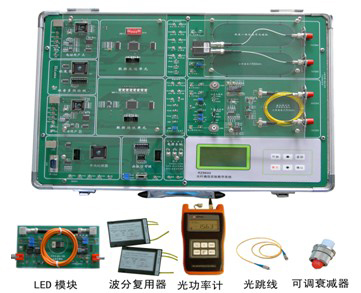

YYM-86V型光纤通信综合实验箱

               光纤通信综合实验箱
           YYM-86V型光纤通信综合实验箱  价格:7500元/台

一、简述:
  YYM-86V型光纤通信综合实验箱有很强的信道编码实验:CMI、5B1C、5B6B、加扰解扰等线路编码功能;增强了复接解复接功能、信令功能、系统性实验功能,在信令的支持下能完成平台间的电话呼叫接续系统实验;增加了液晶键盘控制,取代原有的接插件;光输入、输出接口均设计朝外,方便连接其它光器件;留有硬件扩展接口,可选配LED或LD性能测试模块,具有无光告警、自动功率控制APC等功能。实验平台布局美观、结构紧凑、并附有机玻璃保护。适合各大院校光通信专业的专科生、本科生、研究生以及教师和相关的科研技术人员使用。
二、产品特点

光纤通信综合实验箱
  1.配内置工作电源:+5V、-5V、+12V、-12V。
  2.配有适合实验用的低速1310波长光收发端机一个,数据速率可以是直流DC到5MHZ数据信号,很方便20MHZ示波器观测。波长为1550的激光器(探测器)单模光纤性能测试模块。
  3.内置误码测试仪功能,无需外配误码仪(测光检测机灵敏度)。
  4.留有外置误码测试仪测试接口
  5.留有计算机数据传输9针串口和数字图像光纤传输USB接口电路。
  6.模拟/数字电话光纤传输,带完整的电话呼叫接续功能。
  7.带有标准E1接口,线路时钟可编程(从1个时隙至32个时隙即64KHZ---2048KHZ可编程)。
  8.数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现,性能稳定。
  9.有CMI、5B1C、5B6B码型实验。
  10.具有扰码解码功能。
  11.留有硬件升级接口,可选配配半导体LED(850nm)+多模光传输模块。
  12.具有模拟图像光纤传输功能(LED选配模块,需配摄像头.监视器)。
  13.带有计算机接口(RS232)。
  14.采用液晶键盘显示管理实验参数,取代原有的接插件,实验方便直观。
  15.发端、收端的电部分功能灵活,可根据学校要求进行功能升级。
  16.光端机的光输入、输出接口都由尾纤、法兰引出,有效的防止实验操作时对光端机的物理损伤。
  17.平台上的电信号、光信号接口均对外开放,实验者可自行连接电信号、光信号,构建各种方式的通信系统,增加了实验者的动手机会,加强了实验的参与性。
  18.整板采用有机玻璃覆盖保护,便于实验室管理。
  19.平台上有CPLD、MS-51单片机、电话呼叫系统、液晶键盘、计算机串口、USB接口等资源,满足学生的软硬件的二次开发需求。
三、技术参数
  (1)1310nm光传输系统采用激光器和探测器组件独立组成,非采用光收发一体机形式,对学生掌握光传输的电---光、光----电原理有很大作用。
  (2) 采用整板设计,各光传输外围模块独立,关键器件用玻璃罩保护,贴片工艺,对称结构。
  (3) 同时具备1310nm、1550nm波长2个独立的光发、光收单元,实验内容灵活、丰富,能够在1台实验箱里完成WDM实验。
  (4) 具有CMI、5B6B、5B1P、HDB3等编译码模块和扰码/解扰码模块。
  (5) 采用大规模FPGA平台,包含大量二次开发实验。
  (6) 包含模拟、数字、计算机数据、图像、语音等信号光纤传输通道。
  (7) 具备多机组网通信功能,多台实验设备之间可以通过光纤连接组成环网。
  (8) 交直流电源。
    输入:AC:220V±10% 50±5Hz
  (10) 模拟信号源
    正弦波:1KHz、2KHz,幅度0-5V连续可调;
    三角波:1KHz、2KHz,幅度0-5V连续可调。
  (11) 数字信号源
    方波:频率为2.048MHz,256KHz,64KHz,可设;
    基带信号:速率为2.048Mbps,256Kbps,64Kbps的24位数字信号(可任意设置)。
  (12) 光发收模块
  1310 nm光发模块:工作速率≤155Mbps,中心波长1310 ±20nm,光谱宽度≤5 nm,工作电流≤35mA,输出功率0.2~0.6mW,光纤特性:单模FC型接口。
  1310 nm光收模块:高响应度InGaAs平面结构PIN探测器,工作波长1100-1650nm,输入光功率≤3dBm,3dB带宽2GHz,响应时间可到0.5ns,光纤特性:单模FC型接口。
  1550 nm光发模块:工作速率≤2.5Gbps,中心波长1550 ±20nm,光谱宽度≤5 nm,工作电流≤35mA,输出功率≤500μW,光接口:FC型。
  1550 nm光收模块:高响应度InGaAs平面结构PIN探测器,工作波长1100-1650nm,输入光功率≤3dBm,3dB带宽2GHz,响应时间可到0.5ns,光接口:FC型。
四、实验项目
  前言 光纤实验系统组成介绍
 第一章 光纤通信认知实验
  实验1 光纤、光缆的识别实验
  实验2 电光、光电转换传输实验
 第二章 光发射端机指标测试实验
  实验1 数字光发端机的平均光功率测量
  实验2 数字光发端机的消光比测量
  实验3 半导体LD光源的P-I曲线绘制实验
  实验4 自动光功率控制(APC)测试
 第三章 常用光无源器件测试实验
  实验1 光纤活动连接器
  实验2 光衰减器的性能指标测量
 第四章 光接收端机指标测试实验
  实验1 数字光收端机的灵敏度测量
  实验2 数字光收端机的动态范围测量
 第五章 电信号传输编译码原理实验
  实验1 AMI/HDB3编码原理实验
 第六章 光传输线路编译码实验
  实验1 CMI编译码原理及光传输实验
  实验2 5B6B编码原理及光传输实验
  实验3 5B1P/1C编码原理及光传输实验
  实验4 加扰、解扰原理及光传输实验
  实验5 光纤信道眼图观察
 第七章 光纤传输系统综合实验
  实验1 模拟/数字电话光纤传输系统实验
  实验2 计算机数据光纤传输系统实验
  实验3 数字图像光纤传输系统实验
  实验4 数字时分复接系统光通信实验
  实验5 E1数据光传输实验
 第八章 二次开发实验:(编程下载实现)
  实验1 M序列程序设计
  实验2 光纤通信系统线路接口码型HDB3码编译码设计
  实验3 扰码解扰码程序设计及其光纤传输实验
  实验4 CMI码编译码设计及其光纤传输实验
  实验5 5B6B码编译码设计及其光纤传输实验
  实验6 5B1P码编译码设计及其光纤传输实验
  实验7 5B1C码编译码设计及其光纤传输实验
五、标准配置
序号
设备名称
型号
备注
1
光纤通信综合实验箱
YYM-86V
含1310、1550三个光纤收发模块<
配置
使用说明书
电源线
FC-FC光尾纤线
信号连接线
计算机接口线
USB线
保修卡/合格证
配套软件光盘
可调衰光减器


        YYM-86V型光纤通信综合实验箱(增强型)

           YYM-86V型光纤通信综合实验箱(增强型) 价格:8500元/台
标准配置:
序号
设备名称
型号
备注
1
光纤通信综合实验箱
YYM-86V
含1310、1550三个光纤收发模块
配置
使用说明书
电源线
FC-FC光尾纤线
可调衰光减器
光分路器
光合路器
光波分复用器
信号连接线
计算机接口线
USB线
保修卡/合格证
配套软件光盘
光功率计   用户自备或代配(价格另算)
双踪示波器   用户自备或代配(价格另算)
