  您的位置：首页 >> 产品中心 >> 液压传动、气动控制实训装置 >>



YYPTC-21 气动PLC控制实训装置（铝槽、钢台）

　
一、概述
　　气动PLC控制实验装置,是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。YYPTC-21气动PLC控制实验装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
　　气动PLC控制实验装置，适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、实验台组成
　　YYPTC-21 气动PLC控制实验装置为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC控制模块1套；低噪音空压机1台；利用此套实训设备既可进行气动控制的基本回路及其应用实验，如实现气-电控制，气控制，电控制等。
　　　　　气动PLC控制实训装置
　　　　　　　　　　　　　　YYPTC-21 气动PLC控制实训装置 　　每套价格：33000元
三、技术指标：
　（一）主要技术参数
　　1、输入电源：220V．允差±l0%，50Hz；
　　2、装置容量：≤2kVA；
　　3、工作环境温度：－5℃～40℃；
　　4、工作湿度：≤90%(40℃时)；
　　5、外形尺寸：1500mm×650mm×1750mm
　　6、静音无油空气压缩机：工作电源：AC220V；电机功率：550W公称容量18L；额定输出气压1Mpa
　　7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
　　8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
　（二）主要特点
　　1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
　　2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
　　3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带"T"沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
　　4、采用静音空压机，为实训室提供一个较好的实训环境。
　　5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
　　6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
　　7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
四、气动基本实训回路
　　1、单作用气缸的换向回路
　　2、双作用气缸的换向回路
　　3、单作用气缸速度控制回路
　　4、双作用气缸单向调速回路
　　5、双作用气缸双向调速回路
　　6、速度换接回路
　　7、缓冲回路
　　8、二次压力控制回路
　　9、高低压转换回路
　　10、计数回路
　　11、延时回路
　　12、过载保护回路
　　13、互锁回路
　　14、单缸单往复控制回路
　　15、单缸连续往复动作回路
　　16、直线缸、旋转缸顺序动作回路
　　17、多缸顺序动作回路
　　18、双缸、同步动作回路
　　19、四缸联动回路
　　20、卸荷回路
　　21、或门型梭阀的应用回路
　　22、快速排气阀应用回路
五、基本配置

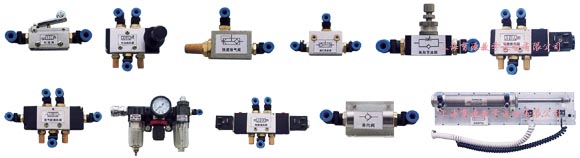

　气动元器件配备：（储放在抽屉里）
　　空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。
气动元器件
　　　　　　　　　　　　　　　　　　　　　　　　气动元器件
六、配置清单：
序号 名 称 型 号 数量 备注
1 实训桌
1张
2 实训台
1台
3 PLC主机模块 三菱FX1S-20MR 1块
4 电源模块
1块
5 继电器控制模块
1块
6 PLC控制按钮模块
1块
7 静音空气压缩机
1台
8 单作用缸 QGX25×100 1只
9 双作用缸 QGX25×100 ２只
10 旋转气缸（透明）
1只
11 三联件 AC2000 1只
12 减压阀（带压力表） AR2000 1只
13 手动换向阀 H210—08 1只
14 单电磁换向阀（二位三通）常开 3V210-8 1只
15 单电磁换向阀（二位五通）常闭 4V210-8 １只
16 单电磁换向阀（二位五通） 4V210-8 ２只
17 双电磁换向阀（二位五通） 4V220-8 1只
18 双电磁换向阀（三位五通） 4V230-8 １只
19 单气换向阀（二位五通） 4A210-08 2只
20 双气换向阀（二位五通） 4A220-08 ２只
21 行程阀（机控） MOV-2 1只
22 行程阀（按钮） MOV-3A 1只
23 行程阀（按钮带锁） MOV-3 １只
24 或门型梭阀 KV-08 2只
25 快速排气阀 QE-02 2只
26 单向节流阀 ASC-08 2只
27 单向节流阀（装在缸体上） JSC601 7只
28 单向阀 1/4 2只 6
29 顺序阀（透明）
1只
30 气容   1只
31 消声器 1/8 2只
32 消声器 1/4 1只
33 三通（T型三通） 6 4只
34 三通（Y型减径三通） 8-6 1只
35 四通 6 4只
36 气管 PU6ⅹ4 20米
37 行程开关（装在缸体上）   2只
38 编程电缆（适配器） 三菱 1条
39 工具箱   1个
40 内六角扳手   3把
41 螺丝刀   2把
42 剪刀   1把
43 活动板手   1把
44 尖嘴钳   1把
45 气孔塞头 6 10只
46 气动实训说明书   1册
47 三菱PLC编程软件、程序软件 光盘 1盘
