  产品展示

  您的位置:首页 >> 产品中心 >> 财会模拟/制图/钳工实训设备 >>



YYZT-20A 工程制图实验设备

  一、概述:
  工程图样是工程界的语言,工程制图课是理工科主要的技术基础课。如何更快地培养学生的空间思维能力。更有效地掌握绘图基本功。这是广大师生多年良好愿望。制图教室配套系列,可创造一个理想的、清新的制图环境与学习气氛,有利于教学计划的顺利实施与教学质量的提高,本设备包括:教师演示台、活动转椅,高亮度投影仪,投影银幕、胶片。配备制图仪器及文具,另配一套制图基本技能挂图16幅,可贴在实验室内随时供学生观看。
二、教师部分:
 (一)教师零号制图桌:

  YYZT-20A 钢木结构,桌体材料选用16mm厚双贴面三聚胺板,桌体板截面选用PVC胶封;长1550mm×宽900mm×高800mm(附图),桌面附金属可倾斜升降的架子,规格为685mm×485mm,材质合金,厚度1mm,面板倾角,前方可倾斜升降0-45°范围可调;桌面右侧可放置仪器、工具,学习资料、工具书等;台面下有两个抽屉,可放置文具、资料等;
 (二)绘图板:板面为双面三层高级椴木胶合板,板面内框架为十字龙骨。规格:1200mm(长)×900mm(宽)×20mm(厚);
 (三)教师椅:五轮转椅,可调节合适的高度。

         教师绘图桌
                        教师制图桌

 (四)教师桌配备仪器和文具:

   1、高亮度书写投影仪一台
   2、银幕一幅
   3、投影薄膜一盒
   4、制图基本技能挂图一套
   5、活动转椅一张
   6、120cm丁字尺
   7、120×90cm一号绘图板
   8、精密绘图仪器(12件)
   9、25cm曲线板
   10、30cm多用斜边三角板
   11、美工刀
   12、三棱比例尺
   13、多功能模板
   14、大圆弧
   15、不锈钢多用擦图片
   16、画圆
   17、绘图铅笔5支一套
   18、速成小模型一套
   19、81a绘图笔
三、学生部分:
 (一)钢木制图桌

  YYZT-20A 钢木结构,桌体材料选用16mm厚双贴面三聚胺板,桌体板截面选用PVC胶封;长1100mm×宽620mm×高730mm(附图)(附图),桌面附金属可倾斜升降的架子,规格为685mm×485mm,材质合金,厚度1mm,面板倾角,前方可倾斜升降0-45°范围可调;桌面右侧可放置仪器、工具,学习资料、工具书等;桌体下部左右两边为1.2mm厚度的钢质支撑架连接;台面下有两个抽屉,可放置文具、资料等;
 (二)绘图板:板面为双面三层高级椴木胶合板,板面内框架为十字龙骨。规格:900mm(长)×600mm(宽)×20mm(厚);
 (三)绘图凳:塑钢升降凳,PVC座面,钢管身,管身钢材厚度1mm,烤漆处理;凳面厚6mm;底座三锥形设计;整体高度45cm;
         制图桌
                          学生制图桌
 (四)学生桌每台配备仪器和文具:

   1、90cm丁字尺
   2、90×60cm一号绘图板
   3、精密绘图仪器(5件)
   4、25cm曲线板
   5、30cm多用斜边三角板
   6、美工刀
   7、三棱比例尺
   8、多功能模板
   9、大圆弧
   10、不锈钢多用擦图片
   11、画圆
   12、绘图铅笔一套(5支)
   13、81a绘图笔
   14、学生凳(PVC凳面,钢管身,可升降)

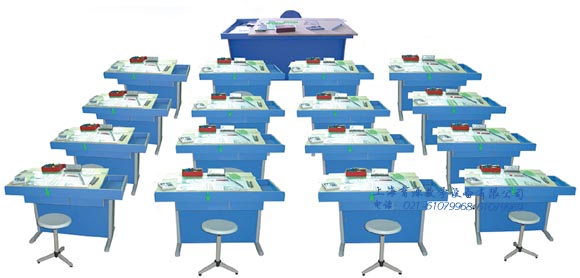

  工程制图实验设备
注:用户可根据实验室的大小或学生人数,选择数量
